電磁閥解析和工藝流程
時間：10/27/2012 來源：三精閥門 瀏覽數：19899
電磁閥是用電磁控制的工業設備，用在工業控制系統中調整介質的方向、流量、速度和其他的參數。電磁閥可以配合不同的電路來實現預期的控制，而控制的精度和靈活性都能夠保證。電磁閥有很多種，不同的電磁閥在控制系統的不同位置發揮作用，最常用的是單向閥、安全閥、方向控制閥、速度調節閥等。電磁閥里有密閉的腔，在不同位置開有通孔，每個孔都通向不同，電磁閥的油管，腔中間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來擋住或漏出不同的排油的孔，而進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油缸的活塞，活塞又帶動活塞桿，活塞桿帶動機械裝置動。這樣通過控制電磁鐵的電流通斷就控制了機械運動。1.電磁閥從原理上分為三大類：
直動式電磁閥：
原理：通電時，電磁線圈產生電磁力把關閉件從閥座上提起，閥門打開；斷電時，電磁力消失，彈簧把關閉件壓在閥座上，閥門關閉。
特點：在真空、負壓、零壓時能正常工作，但通徑一般不超過25mm。
分步直動式電磁閥：
原理：它是一種直動和先導式相結合的原理，當入口與出口沒有壓差時，通電后，電磁力直接把先導小閥和主閥關閉件依次向上提起，閥門打開。當入口與出口達到啟動壓差時，通電后，電磁力先導小閥，主閥下腔壓力上升，上腔壓力下降，從而利用壓差把主閥向上推開；斷電時，先導閥利用彈簧力或介質壓力推動關閉件，向下移動，使閥門關閉。
特點：在零壓差或真空、高壓時亦能可*動作，但功率較大，要求必須水平安裝。
先導式電磁閥：
原理：通電時，電磁力把先導孔打開，上腔室壓力迅速下降，在關閉件周圍形成上低下高的壓差，流體壓力推動關閉件向上移動，閥門打開；斷電時，彈簧力把先導孔關閉，入口壓力通過旁通孔迅速腔室在關閥件周圍形成下低上高的壓差，流體壓力推動關閉件向下移動，關閉閥門。
特點：流體壓力范圍上限較高，可任意安裝（需定制）但必須滿足流體壓差條件。
2.電磁閥從閥結構和材料上的不同與原理上的區別，分為六個分支小類：
直動膜片結構、分步直動膜片結構、先導膜片結構、直動活塞結構、分步直動活塞結構、先導活塞結構。電磁閥-功能分類
|

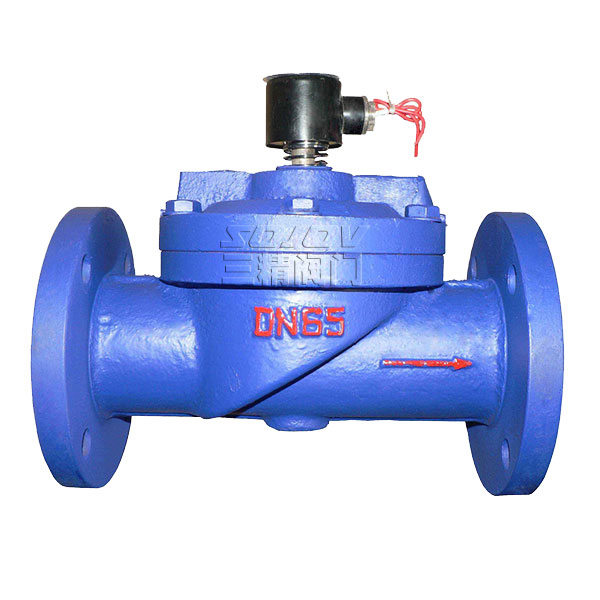

水用電磁閥 |
大通徑燃氣電磁閥 |

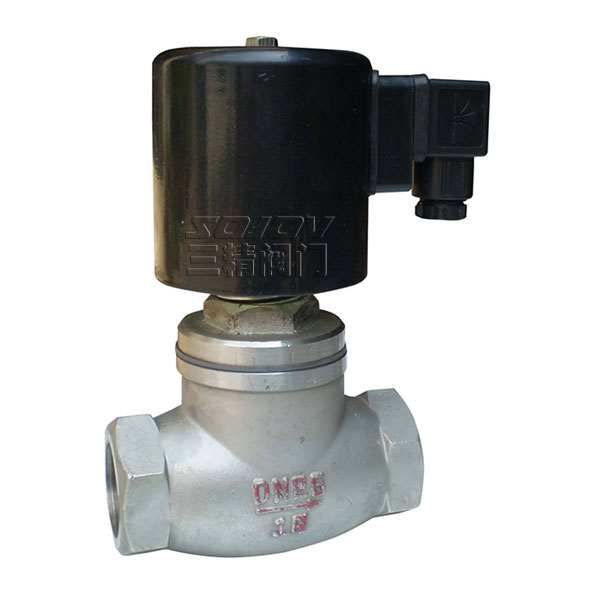

蒸汽電磁閥 |
制冷電磁閥 |
三通電磁閥 |
|
帶信號反饋電磁閥 |
超低溫電磁閥 |
先導式電磁閥 |
低溫電磁閥 |

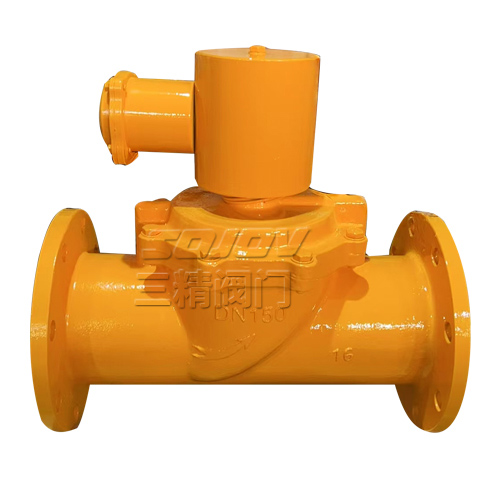

燃氣電磁閥 |
|
脈沖鋁合金電磁閥 |
膜片式電磁閥 |
消防電磁閥 |
氨用電磁閥 |
氣體電磁閥 |
|
零壓啟動電磁閥 |
超高溫電磁閥 |
液體電磁閥 |
噴泉電磁閥 |
微型電磁閥 |
|
高壓活塞電磁閥 |
內螺紋電磁閥 |
常閉電磁閥 |
熱水電磁閥 |
脈沖電磁閥 |
|
二位五通電磁閥 |
液壓電磁閥 |
常開電磁閥 |
油用電磁閥 |
直流電磁閥 |
|
二位三通電磁閥 |
耐腐蝕電磁閥 |
信號電磁閥 |
進水電磁閥 |

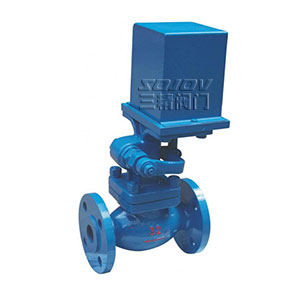

高壓電磁閥 |
|
直角脈沖電磁閥 |
不銹鋼電磁閥 |
法蘭電磁閥 |
塑料電磁閥 |
防爆電磁閥 |
|
可調流量電磁閥 |
直動式電磁閥 |
黃銅電磁閥 |
真空電磁閥 |
通用電磁閥 |
選型時的注意事項
一：適用性
管路中的流體必須和選用的電磁閥系列型號中標定的介質一致，流體的溫度必須小于選用電磁閥的標定溫度。
電磁閥允許液體粘度一般在20CST以下，大于20CST應注明。
工作壓差，管路最高壓差在小于0.04MPa時應選用如ZS,2W,ZQDF,ZCM系列等直動式和分步直動式；最低工作壓差大于0.04MPa時可選用先導式（壓差式）電磁閥；最高工作壓差應小于電磁閥的最大標定壓力；一般電磁閥都是單向工作，因此要注意是否有反壓差，如有安裝止回閥。
流體清潔度不高時應在電磁閥前安裝過濾器，一般電磁閥對介質要求清潔度要好。
注意流量孔徑和接管口徑；電磁閥一般只有開關兩位控制；條件允許請安裝旁路管，便于維修；有水錘現象時要定制電磁閥的開閉時間調節。
注意環境溫度對電磁閥的影響
電源電流和消耗功率應根據輸出容量選取，電源電壓一般允許±10%左右，必須注意交流起動時VA值較高。
二、可靠性電磁閥分為常閉和常開二種；一般選用常閉型，通電打開，斷電關閉；但在開啟時間很長關閉時很短時要選用常開型了。
壽命試驗，工廠一般屬于型式試驗項目，確切地說中國還沒有電磁閥的專業標準，因此選用電磁閥廠家時慎重。
動作時間很短頻率較高時一般選取直動式，大口徑選用快速系列。
三、安全性
一般電磁閥不防水，在條件不允許時請選用防水型，工廠可以定做。
電磁閥的最高標定公稱壓力一定要超過管路內的最高壓力，否則使用壽命會縮短或產生其它意外情況。
有腐蝕性液體的應選用全不銹鋼型，強腐蝕性流體宜選用塑料王（SLF）電磁閥。
爆炸性環境必須選用相應的防爆產品。
四、經濟性
有很多電磁閥可以通用，但在能滿足以上三點的基礎上應選用最經濟的產品。
選型
電磁閥選型首先應該依次遵循安全性，可靠性，適用性，經濟性四大原
電磁閥
則，其次是根據六個方面的現場工況（即管道參數、流體參數、壓力參數、電氣參數、動作方式、特殊要求進行選擇）。
選型依據：
一、根據管道參數選擇電磁閥的：通徑規格(即DN)、接口方式
1、按照現場管道內徑尺寸或流量要求來確定通徑（DN)尺寸。
2、接口方式，一般>DN50要選擇法蘭接口，≤DN50則可根據用戶需要自由選擇。
二、根據流體參數選擇電磁閥的：材質、溫度組
1、腐蝕性流體：宜選用耐腐蝕電磁閥和全不銹鋼；食用超凈流體：宜選用食品級不銹鋼材質電磁閥。
2、高溫流體：要選擇采用耐高溫的電工材料和密封材料制造的電磁閥，而且要選擇活塞式結構類型的。
電磁閥
3、流體狀態：大至有氣態，液態或混合狀態，特別是口徑大于DN25訂貨時一定要區分開來。
4、流體粘度：通常在50cSt以下可任意選擇，若超過此值，則要選用高粘度電磁閥。
三、根據壓力參數選擇電磁閥的：原理和結構品種
1、公稱壓力：這個參數與其它通用閥門的含義是一樣的，是根據管道公稱壓力來定。
2、工作壓力：如果工作壓力低則必須選用直動或分步直動式原理；最低工作壓差在0.04Mpa以上時直動式、分步直動式、先導式均可選用。
四、電氣選擇：電壓規格應盡量優先選用AC220V、DC24較為方便。
五、根據持續工作時間長短來選擇：常閉、常開、或可持續通電
1、當電磁閥需要長時間開啟，并且持續的時間多于關閉的時間應選電磁閥用常開型。
2、要是開啟的時間短或開和關的時間不多時，則選常閉型。
3、但是有些用于安全保護的工況，如爐、窯火焰監測，則不能選常開的，應選可長期通電型。
六、根據環境要求選擇輔助功能：防爆、止回、手動、防水霧、水淋、潛水
選擇電磁閥的關注點
一、安全性：
1、腐蝕性介質：宜選用塑料王電磁閥和全不銹鋼；對于強腐蝕的介電磁閥質必須選用隔離膜片式。例CD-F. Z3CF。中性介質，也宜選用銅合金為閥殼材料的電磁閥，否則，閥殼中常有銹屑脫落，尤其是動作不頻繁的場合。氨用閥則不能采用銅材。
2、爆炸性環境：必須選用相應防爆等級產品，露天安裝或粉塵多場合應選用防水，防塵品種。
3、電磁閥公稱壓力應超過管內最高工作壓力。
二、適用性：
1.介質特性
1.1質氣，液態或混合狀態分別選用不同品種的電磁閥，例ZQDF用于空氣，ZQDF—Y用于液體，ZQDF—2（或-3）用于蒸汽，否則易引起誤動作。ZDF系列多功能電磁閥則可通通于氣.液體。最好訂時告明介質狀態，安裝用戶就不必再調式。
電磁閥
1.2介質溫度不同規格產品，否則線圈會燒掉，密封件老化，嚴重影響壽命命。
1.3介質粘度，通常在50cSt以下。若超過此值，通徑大于15mm用ZDF系列多功能電磁閥作特殊訂貨。通徑小于15mm訂高粘度電磁閥。
1.4介質清潔度不高時都應在電磁閥前配裝反沖過濾閥，壓力低時尚可選用直動膜片式電磁閥作例如CD—P。
1.5介質若是定向流通，且不允許倒流ZDF—N和ZQDF—N單需用雙向流通，請作特殊要求提出。
1.6介質溫度應選在電磁閥允許范圍之內。
2.管道參數
2.1根據介質流向要求及管道連接方式選擇閥門通口及型號。例如，用于一條管道向兩條管道切換的，小通徑的選CA5和Z3F，中等或大通徑請選ZDF—Z1/2。又如控制兩條管道匯流的，請選ZDF—Z2/1等。
2.2根據流量和閥門Kv值選定公稱通徑，也可選同管道內徑。。
2.3工作壓差
最低工作壓差在0.04Mpa以上是可選用間接先導式；最低工作壓差接近或小于零的必須選用直動式或分步直接式。
3.環境條件
3.1環境的最高和最低溫度應選在允許范圍之內，如有超差需作特殊訂貨提出。
3.2環境中相對濕度高及有水滴雨淋等場合，應選防水電磁閥
3.3環境中經常有振動，顛簸和沖擊等場合應選特殊品種，例如船用電磁閥。
3.4在有腐蝕性或爆炸性環境中的使用應優先根據安全性要求選用耐發蝕
3.5環境空間若受限制，請選用多功能電磁閥，因其省去了旁路及三只手動閥且便于在線維修。
4.電源條件
4. 1根據供電電源種類，分別選用交流和直流電磁閥。一般來說交流電源取用方便。
4.2電壓規格用盡量優先選用AC220V.DC24V。
4.3電源電壓波動通常交流選用+%10%.-15%，直流允許±%10左右，如若超差，須采取穩壓措施或提出特殊訂貨要求。
4.4應根據電源容量選擇額定電流和消耗功率。須注意交流起動時V
電磁閥
A值較高，在容量不足時應優先選用間接導式電磁閥。
5.控制精度
5.1普通電磁閥只有開、關兩個位置，在控制精度要求高和參數要求平穩時請選用多位電磁閥；Z3CF三位常開電磁閥，具有微啟，全開和關閉三種流量；
ZDF－Z1/1組合多功能電磁閥具有全開、大開、小開、全開四種流量。
動作時間：指電信號接通或切斷至主閥動作完成時間，只有該公司專利產品多功能電磁閥可對開啟和關閉時間分別調節，不僅可滿足控制精度要求，還可防止水錘破壞。
5.3泄漏量
樣本上給出的泄漏量數值為常用經濟等級，若嫌偏高，請作特殊訂貨。
三、可靠性：
1、工作壽命，此項不列入出廠試驗項目，屬于型式試驗項目。為確保質量應選正規廠家的名牌產品。
2、工作制式：分長期工作制，反復短時工作制和短時工作制三種。該公司常規產品均為長期工作制，即線圈允許長期通電工作。對于長時間閥門開通只有短時關閉的情況，則宜選用常開電磁閥。用在短時工作制而批量又
很大時，可作特殊訂貨以降低功耗。
3、工作頻率：動作頻率要求高時，結構應優選直動式電磁閥，電源聽優選交流。
4、動作可靠性
嚴格地來說此項試驗尚未正式列入中國電磁閥專業標準，為確保質量應選正規廠家的名牌產品。有些場合動作次數并不多，但對可靠性要求卻很高，如消防、緊急保護等，切不可掉以輕心。特別重要的，還應采取兩只連用雙保險。
四、經濟性：
它選用的尺度之一，但必須是在安全、適用、可靠的基礎上的經濟。
經濟性不單是產品的售價，更要優先考慮其功能和質量以及安裝維修及其它附件所需用費用。
更重要的是，一只電磁閥在整個自控系統中在整個自控系統中乃至生產線中所占成本微乎其微，如果貪圖小便宜錯選而造成損害群是巨大的。
電磁閥安裝注意事項如下：
1、安裝時應注意閥體上箭頭應與介質流向一致。不可裝在有直接滴水或濺水的地方。電磁閥應垂直向上安裝。
2、電磁閥應保證在電源電壓為額定電壓的15%-10%波動范圍內正常工作。
3、電磁閥安裝后，管道中不得有反向壓差。并需通電數次，使之適溫后方可正式投入使用。
4、電磁閥安裝前應徹底清洗管道。通入的介質應無雜質。閥前裝過濾器。
5、當電磁閥發生故障或清洗時，為保證系統繼續運行，應安裝旁路裝置。
故障與排除
一、電磁閥通電后不工作
檢查電源接線是否不良→重新接線和接插件的連接
檢查電源電壓是否在±工作范圍-→調致正常位置范圍
線圈是否脫焊→重新焊接
線圈短路→更換線圈
工作壓差是否不合適→調整壓差→或更換相稱的電磁閥
流體溫度過高→更換相稱的電磁閥
有雜質使電磁閥的主閥芯和動鐵芯卡死→進行清洗，如有密封損壞應更換密封并安裝過濾器
液體粘度太大，頻率太高和壽命已到→更換產品
二、電磁閥不能關閉
主閥芯或鐵動芯的密封件已損壞→更換密封件
流體溫度、粘度是否過高→更換對口的電磁閥
有雜質進入電磁閥產閥芯或動鐵芯→進行清洗
彈簧壽命已到或變形→更換
節流孔平衡孔堵塞→及時清洗
工作頻率太高或壽命已到→改選產品或更新產品
三、其它情況
內泄漏→檢查密封件是否損壞，彈簧是否裝配不良
外泄漏→連接處松動或密封件已壞→緊螺絲或更換密封件
通電時有噪聲→頭子上堅固件松動，擰緊。電壓波動不在允許范圍內，調整好電壓。鐵芯吸合面雜質或不平，及時清洗或更換。
編輯本段進口電磁閥的用途
電磁閥：用于液體和氣體管路的開關控制，是兩位DO控制。一般用于小型管道的控制。
電磁閥：只能用作開關量，是DO控制，只能用于小管道控制，常見于DN50及以下管道，往上就很少了。
1.開關形式：
電磁閥通過線圈驅動，只能開或關，開關時動作時間短。
2.工作性質：
電磁閥一般流通系數很小，而且工作壓力差很小。比如一般25口徑的電磁閥流通系數比15口徑的電動球閥小很多。電磁閥的驅動是通過電磁線圈，比較容易被電壓沖擊損壞。相當于開關的作用，就是開和關2個作用。
電磁閥一般斷電可以復位，電動閥要這樣的功能需要加復位裝置。
3.適用工藝：
電磁閥適合一些特殊地工藝要求，比如泄漏、流體介質特殊等，價格較貴。
編輯本段密封材料
電磁閥的密封材料目前有三種最常用的.
NBR 丁晴橡膠
由丁二烯和丙烯腈經乳液聚合法制得的，丁腈橡膠主要采用低溫乳液聚合法生產，耐油性極好，耐磨性較高，耐熱性較好，粘接力強。其缺點是耐低溫性差、耐臭氧性差，電性能低劣，彈性稍低。
此外，它還具有良好的耐水性、氣密性及優良的粘結性能。廣泛用于制各種耐油橡膠制品、多種耐油墊圈、墊片、套管、軟包裝、軟膠管、印染膠輥、電纜膠材料等，在汽車、航空、石油、復印等行業中成為必不可少的彈性材料。
丁腈橡膠具有優良的耐油性，其耐油性僅次于聚硫橡膠和氟橡膠，并且具有的耐磨性和氣密性。丁晴橡膠的缺點是不耐臭氧及芳香族、鹵代烴、酮及酯類溶劑，不宜做絕緣材料。
主要用途
丁腈橡膠主要用于制作耐油制品，如耐油管、膠帶、橡膠隔膜和大型油囊等，常用于制作各類耐油模壓制品，如O形圈、油封、皮碗、膜片、活門、波紋管等，也用于制作膠板和耐磨零件。
EPDM 三元乙丙橡膠 三元乙丙橡膠是乙烯、丙烯以及非共軛二烯烴的三元共聚物，1963年開始商業化生產。每年全世界的消費量是80萬噸。EPDM最主要的特性就是其優越的耐氧化、抗臭氧和抗侵蝕的能力。由于三元乙丙橡膠屬于聚烯烴家族，它具有極好的硫化特性。在所有橡膠當中，EPDM具有最低的比重。它能吸收大量的填料和油而影響特性不大。因此可以制作成本低廉的橡膠化合物。
分子結構和特性
三元乙丙是乙烯、丙烯和非共軛二烯烴的三元共聚物。二烯烴具有特殊的結構，只有兩鍵之一的才能共聚，不飽和的雙鍵主要是作為交鏈處。另一個不飽和的不會成為聚合物主鏈，只會成為邊側鏈。三元乙丙的主要聚合物鏈是完全飽和的。這個特性使得三元乙丙可以抵抗熱，光，氧氣，尤其是臭氧。三元乙丙本質上是無極性的，對極性溶液和化學物具有抗性，吸水率低，具有良好的絕緣特性。
特點：
1、低密度高填充性；2、耐老化性；3、耐腐蝕性；4、耐水蒸汽性能；5、耐過熱水性能；6、電性能；7、彈性；8、粘接性.
酸菜粉兒
VITON 氟橡膠（FKM)
分子內含氟之橡膠，依氟含量即單體構造而有各種類型；目前廣用六氟化系的氟素橡膠最早由杜邦公司以“VITON”商品名上市. 耐高溫性優于硅橡膠… … 耐化學性，耐大部分油及溶劑（酮、酯類除外），耐候性，耐臭氧性均佳，但耐寒性則不良；一般廣泛用于汽機車、乙等品，化工廠之密封件，使用溫度范圍-20℃～260℃，低溫要求使用時有耐低溫型可選用能適用到-40℃，但價格較高.
區別
1.開關形式：
電磁閥通過線圈驅動，只能開或關，開關時動作時間短。
電動閥的驅動一般是用電機，開或關動作完成需要一定的時間模擬量的，可以做調節。
2.工作性質：
電磁閥一般流通系數很小，而且工作壓力差很小。比如一般25口徑的電磁閥流通系數比15口徑的電動球閥小很多。電磁閥的驅動是通過電磁線圈，比較容易被電壓沖擊損壞。相當于開關的作用，就是開和關2個作用。
電動閥的驅動一般是用電機，比較耐電壓沖擊。電磁閥是快開和快關的，一般用在小流量和小壓力，要求開關頻率大的地方電動閥反之。電動閥閥的開度可以控制，狀態有開、關、半開半關，可以控制管道中介質的流量而電磁閥達不到這個要求。
電磁閥一般斷電可以復位，電動閥要這樣的功能需要加復位裝置。
3.適用工藝：
電磁閥適合一些特殊地工藝要求，比如泄漏、流體介質特殊等，價格較貴。
電動閥一般用于調節，也有開關量的，比如：風機盤管末端。
電磁閥作為自動化儀表的一種執行器，近年來用量急劇上升。本文分析了電磁閥的主要特點，并側重應用的角度對國內成熟技術的發展動態作簡要綜述分別在精簡化、智能化、通用化、專用化方向作了考察并略對影響電磁閥技術發展的社會因素作點探討。
電磁閥的主要特點
（1）外漏堵絕，內漏易控，使用安全。內外泄漏是危及安全的要素。其它自控閥通常將閥桿伸出，由電動、氣動、液動執行機構控制閥芯的轉動或移動。這都要解決長期動作閥桿動密封的外泄漏難題；唯有電磁閥是用電磁力作用于密封在電動調節閥隔磁套管內的鐵芯完成，不存在動密封，所以外漏易堵絕。電動閥力矩控制不易，容易產生內漏，甚至拉斷閥桿頭部；電磁閥的結構型式容易控制內泄漏，直至降為零。所以，電磁閥使用特別安全，尤其適用于腐蝕性、有毒或高低溫的介質。
�。�2）系統簡單，便接電腦，價格低謙。電磁閥本身結構簡單，價格也低，比起調節閥等其它種類執行器易于安裝維護。更顯著的是所組成的自控系統簡單得多，價格要低得多。由于電磁閥是開關信號控制，與工控計算機連接十分方便。在當今電腦普及，價格大幅下降的時代，電磁閥的優勢就更加明顯。
�。�3）動作快遞，功率微小，外形輕巧。電磁閥響應時間可以短至幾個毫秒，即使是先導式電磁閥也可以控制在幾十毫秒內。由于自成回路，比之其它自控閥反應更靈敏。設計得當?shù)碾姶砰y線圈功率消耗很低，屬節能產品；還可做到只需觸發動作，自動保持閥位，平時一點也不耗電。電磁閥外形尺寸小，既節省空間，又輕巧美觀。
�。�4）調節精度受限，適用介質受限。電磁閥通常只有開關兩種狀態，閥芯只能處于兩個極限位置，不能連續調節，（力圖突破的新構思不少，但還都處于試驗試用階段）所以調節精度還受到一定限制。
電磁閥對介質潔凈度有較高要求，含顆粒狀的介質不能適用，如屬雜質須先濾去。另外，粘稠狀介質不能適用，而且，特定的產品適用的介質粘度范圍相對較窄。
�。�5）型號多樣，用途廣泛。電磁閥雖有先天不足，優點仍十分突出，所以就設計成多種多樣的產品，滿足各種不同的需求，用途極為廣泛。電磁閥技術的進步也都是圍繞著如何克服先天不足，如何更好地發揮固有優勢而展開。
一、產品選用要點
1. 電磁閥選用主要控制參數為通徑、設計公稱壓力、介質允許溫度范圍、接口尺寸等。
2. 電磁閥是用電磁鐵推動閥門的開啟與關閉，通常用于口徑在40mm以下的兩位式控制中，尤其多用于接通、切斷或轉換氣路、液路等。
3. 閥門的密封性能是考核閥門質量優劣的主要指標之一。閥門的密封性能主要包括兩個方面，即內漏和外漏。內漏是指閥座與關閉件之間對介質達到的密封程度。外漏是指閥桿填料部位的泄露，中口墊片部位的泄露以及閥體因鑄造缺陷造成的泄露。外漏是不允許發生的。
4. 電磁閥主要優點是體積小，動作可靠，維修方便，價格便宜。選擇時需要注意根據工藝要求選擇常開或常閉型。
二、施工安裝要點
1. 閥門的安裝位置、高度必須符合符合口方向設計要求，連接應牢固緊密。
2. 閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準GB12220《通用閥門標志》的規定。
三、執行標準
產品標準
中國電磁閥產品行業標準《工業過程控制系統用電磁閥（JB/T7352-2010）》
GB/T13927-92《通用閥門壓力試驗》
JB/T8528-1997《普通型閥門電動裝置技術條件》
GB12220-89《通用閥門標志》
工程標準
GB50243-2002《通風與空調工程施工質量驗收規范》
GB50242-2002《建筑給水排水及采暖工程施工質量驗收規范》
編輯本段發展簡介
精簡化方向的發展
至精必至簡，唯有簡單的才能長久流。
這也是科學家和工程師的永久追求。
(1)簡化控制回路
以往的執行器大量采用氣動和電動的控制回路，這增加了系統的復雜性，而先導型電磁閥則在閥內形成利用工作介質自身的控制回路，結構甚為簡單。過去國內外電磁閥多項技術參數還受限制，現在國內電磁閥通徑已擴展至30Omm；介質溫度低至--200 ℃，高至450 ℃；工作壓力從真空到25MPa。動作時間從十幾秒到幾毫秒。這些技術的新發展已完全可以取代原有體積龐大價格昂貴的兩位控制的快速切斷閥和氣動開關閥，電動開關閥，也能部分取代連續調節的氣動、電動調節閥。（怎樣才能更好地滿足調節精度要求，下文還要述及）。國外的紡織、輕工、城建等行業已大量改用電磁閥，而冶金、化工等行業則率先在輔助系統中使用越來越多的電磁閥。國內自控專業技術人員已越來越多地關注電磁閥了。
（2）簡化管路系統
自動控制閥工作時在管路上還須配用一些輔助閥門和管件。例如圖1所示的隔離旁路是典型的安裝方法，須配三個手動閥，其中手動閥1是旁路閥，手動備用。而手動閥2和3是隔離閥，保證自動控制閥5的在線維修。當然還得配兩只三通4和活接頭6。這種管路系統所占空間大，安裝又費時，還容易泄漏。ZDF系列多功能電磁閥巧妙地省去了這些外加的附件仍具有隔離旁路的功能，因而榮獲日內瓦國際新技術金質獎。
自動控制閥的前面需加裝過濾器。多個自控閥聯合使用還常需安裝單向閥以防管道之間的干擾�，F(xiàn)在，單向電磁閥、組合電磁閥和帶過濾的電磁閥都已在簡化管路方面發揮了作用。（該公司還推出了反沖過濾閥，兼開關和過濾功能，并且不須拆閥就可沖洗濾芯，獲得了中美發明專利。）
（3）簡化闊門結構和工藝
電磁閥屬于原理和結構都簡單的自動控制閥，但還要進一步簡化。
家電行業洗衣機、電冰箱所配的電磁閥，其零部件的結構和工藝都適合于大批量生產。普通電磁閥線圈部件已采用塑料封裝，減少引出線斷裂的故障，同時易實現防水、防爆等防護要求。閥體、閥蓋等部件都已采用精密鑄造，鍛造等工藝，工程塑料電磁閥也已批量上市。國內防爆電磁閥已不只是隔爆型，還有澆封型、本安型。高壓和高溫的電磁閥也出現了簡化了結構和工藝。
智能化方向上的發展
這主要是指電磁閥如何與智能儀表更好配合，去提高系統的控制精度和可靠性。
一般認為位式調節難以達到很高精度，然而在好多場合采用恰當?shù)姆绞絽s可以達到所需的相當高精度，而大大節省了成本。
（1）雙聯組合電磁闊。
這是一種不同大小的電磁閥組合在一起。
大量使用的加油機對油的計量精度高達0.02%，都采用雙聯電磁閥。大閥開啟，使得加油在較短的時間內接近完成；然后大閥關閉，由小閥補充保證流量精度。此項技術國外已應用多年，產品由世界著名的電磁閥專業公司ASCO Honeywell等公司制造�，F(xiàn)在該公司生產雙聯電磁閥已達到進口產品的指標，還有獨特的性能。
順便指出國內油庫大流量的計量還在引進或仿造國外的結構較復雜、性能欠穩定的多段關閉閥，這種產品并非世界著名的專業公司所制，因為市場需求量沒達到足以引以他們的興趣。實際上我們的油庫采用國內生產的大流量的雙聯組合閥，效果會好得多。
雙聯組合閥還常用來控制溫度、壓力、液位等參數。大閥保證基礎量，小閥提供補償量。在參數相對穩定的系統中，這種位式控制能達相當高精度。好些參數變化較大的系統，變化的速率仍受一定制約，例如溫度控制系統，仍受熱慣性的影響。所以運用得當?shù)碾p聯組合閥在滿足控制要求的前提下相對于調節閥能大幅降低成本。
�。�2）三位電磁閥與數字閥
三位電磁閥的閥芯有三個工作位置，平時不通電，處于微啟狀態，閥門提供初始流量；給一種電信號，電磁閥全開，提供大流量；給另種電信號，閥門關閥。閥門還帶有手動裝置，使得長期關閥時也不需耗電。三位電磁閥可視為一種結構更為緊湊的雙聯電磁閥，它很方便地實現三位調節，得到了很多應用。
進一步的思路是n個大小成一定比例的電磁閥組成2n種流量，類似于數字電路稱這種組合閥為數字閥。實際上兩個大小不同的雙聯閥或三位閥就可產生24=16或32=9種流量，已經能達非常高的精度。從原理上說，它與工控計算機配套具有優勢，但由于應用領域還沒有提出大量的需求，這項技術尚處于試驗階段。
(3)自保持型電磁闊
自保持型電磁閥就是只需瞬間通電即完成閥門開關動作，閥芯位置不需電來保持。它的優點在于節約能源尤其是用電池作電源的場合，而且可不考慮溫升，從而線圈壽命長，在高低溫、防爆等場合有較高安全性。常見的有機械式保持和永磁體保持，又分雙線圈和單線圈，以單線圈磁保持結構最為簡單。它是以改變直流電源極性改變對應閥門開關的兩種狀態。這種電磁閥單獨安裝線圈外部接線需加轉換開關，而與智能儀表配套則十分方便。IC卡預收費煤氣表和水表所配的電磁閥是儀表成敗的關鍵之一，其中的自保持技術又是電磁閥的成敗的重要因素，國內的自保持電磁已日趨成熟，該公司已為多家智能表廠提供配套。
通用化方向上的發展
電磁閥應用十分廣泛，而使用時情況卻千差萬別，增強通用性能降低制造、購銷、存貯、安裝、維護的成本，近年來這方面邁出了大步。
�。�1）響應時間可調
給出電信號到閥芯動作完成的時間稱為響應時間。不同場合希望開關速度不同，有四種組合：快開快關——---用于快速反應系統；快開慢關——---用于防止水錘；慢開快關---用于緩啟急斷；慢開慢關一一用于平穩過渡。ZDF 多功能電磁閥可方便地調整于任一狀態，應用十分靈活。
（2）擴展介質適用范固。
電磁閥與其它自控閥不同在于介質粘度適用范圍較窄，所以空氣、水、蒸汽、油等介質對于先導型電磁閥其結構參數是不同的；一般地說是不能通用的。而ZDF多功能電磁閥只用一顆小螺釘，卻做到了氣、水、油的通用，而且還使油的粘度適用范圍大大加寬，深受歡迎。
�。�3）開度可調與手動兼容
電磁閥在使用時常常還希望它兼具手動功能，作為停電或故障時備用。
一般手動裝置只能手動開閥或手動關閥，二者齊備的稱完全手動。手動裝置還能對閥門開度進行預置，一般手動只能對閥的最大或最小開度進行預置，而完全手動能分別對最大或最小開度進行預置。ZDF多功能電磁閥屬完全手動類。其它型號電磁閥根據需要可帶簡單的一般手動裝置。[2]
專用化方向上的發展
近年來電磁閥的銷量已超過了調節閥，主要是各種專用電磁閥的需求量劇增。下面按介質類別分別予以介紹：
�。�1）燃氣電磁閥
由于中國燃料結構的調整，氣體燃料的比重不斷上升，燃氣電磁閥需求也不斷增長。燃氣有天然氣、工業煤氣、城市煤氣、液化石油氣等好多種，所含雜質及腐蝕情況各異，對閥的要求也不一樣。而且，壓力等級差別很大，壓縮天燃氣高達21～25Mpa，而燃氣具壓力又低至2Kpa。中國都分別已有成熟產品。
值得一提的是雙燃料機動車在中國隨環保法規的健全而不斷推廣，12個城市已改裝了數萬輛汽車，現在還多是選用成套進口的燃供裝置，其中的電磁閥也隨著配套進口。實際上這些電磁閥也并非國外電磁閥專業公司生產，性能測試結果并不全部符合中國燃氣行業有關技術標準。
(2)蒸汽電磁閥
蒸汽電磁閥首先要解決耐高溫的難題，其密封材料，導電和導磁材料都要特別選擇。蒸汽管道的銹蝕比較厲害，須認真對待。更重要的是在工廠下班后蒸汽管道里有很多冷凝水，電磁閥需要在氣態和液態流體通過時都能可靠動作，其出廠檢驗有多道嚴格程序。
�。�3）水用電磁閥
水用電磁閥總被認為是最簡單的，實則水就分為自來水、工業純水、工業廢水、灌溉水、海水等多種類別，其腐蝕性能，潔凈程度各異，應分別選用不同的電磁閥。自來水閥雖然最普通，但用途不同對閥門的性能要求卻不一樣。
例如，消防用電磁閥，動作可靠性至關重要，萬一失靈后果不堪設想。即使普通手動閥門長期不啟閉，也很難快速打開。近年高層建筑如雨后春筍，中國消防電磁閥技術也隨之成熟。
又如，自來水廠需將電磁閥用于倒虹吸管路，這種電磁閥但要在壓力狀態，還要在真空狀態下可靠工作，絕不能有內漏，而且在水的潔凈度不高的狀況下，仍應動作靈活。
另外噴灌電磁閥也隨中國農業和園林業的發展而逐步得到應用。
�。�4）油用電磁閥
油品種類繁多，密封件技術是關鍵之一。耐油橡膠只是類別名稱，不同的油甚至同種油所含雜質不同就需選不同的耐油橡膠。例如，能耐有鉛汽油就不一定耐無鉛汽油。近年來隨專用電磁閥銷量的增多，專用耐油橡膠的壽命也不斷提高。
油品的粘度差異很大，須選用不同結構的電磁閥。
高粘度的油還常在高溫的狀態下流通，所以電磁閥還隨之要解決耐高溫的問題。對于燃油還需滿足防爆要求。
近年來該公司陸續推出汽油、柴油、重油等各種專用電磁閥，得到了廣泛應用。
（5）空調用電磁閥
空調分制熱和制冷。制冷劑近年發生明顯變化，氨和氟里昂逐步減少，而溴化鋰等新型制冷劑在逐步增多，相關的密封、腐蝕、壽命等問題都要求認真地選材，合理的設計和先進的工藝。值得一提的是空調主要靠調節風量來控制溫濕度，閥門流量的連續調節并不完全必要�，F(xiàn)在無閥的空調系統也在用，但出現凝露滴水等毛病而受譴責。因此結構簡單，價格低廉的電磁閥是最住選擇。因受國外傳統的影響，結構復雜、力矩較難控制的電動閥國內仍在大量選用。
