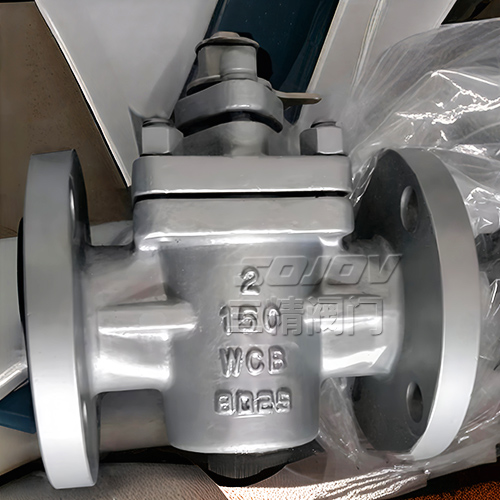

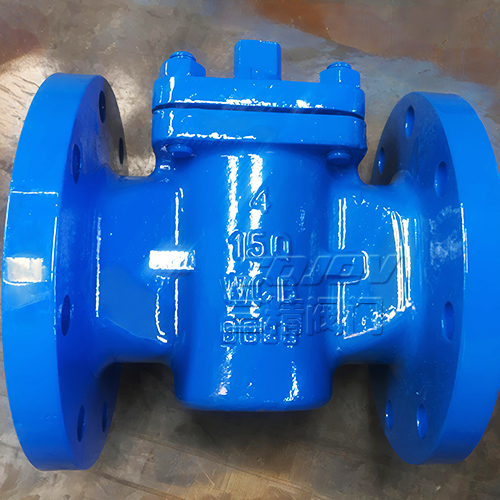

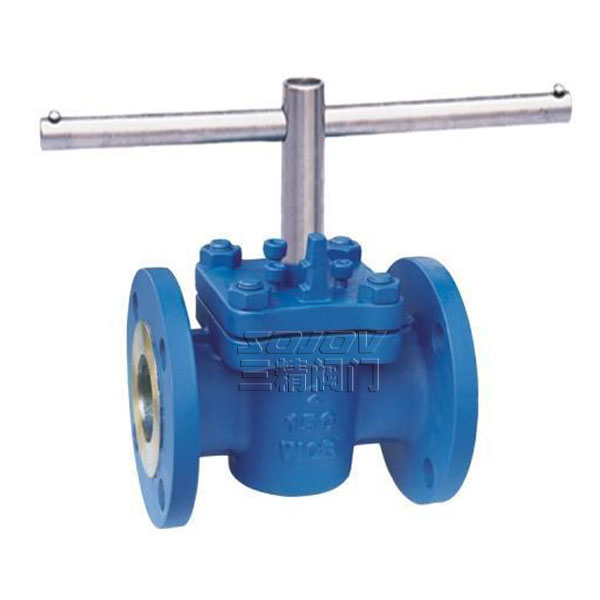

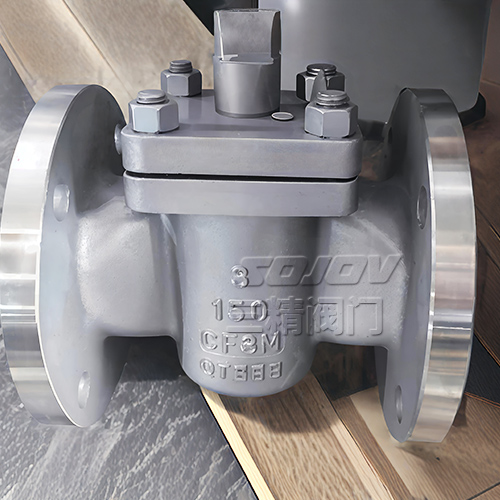

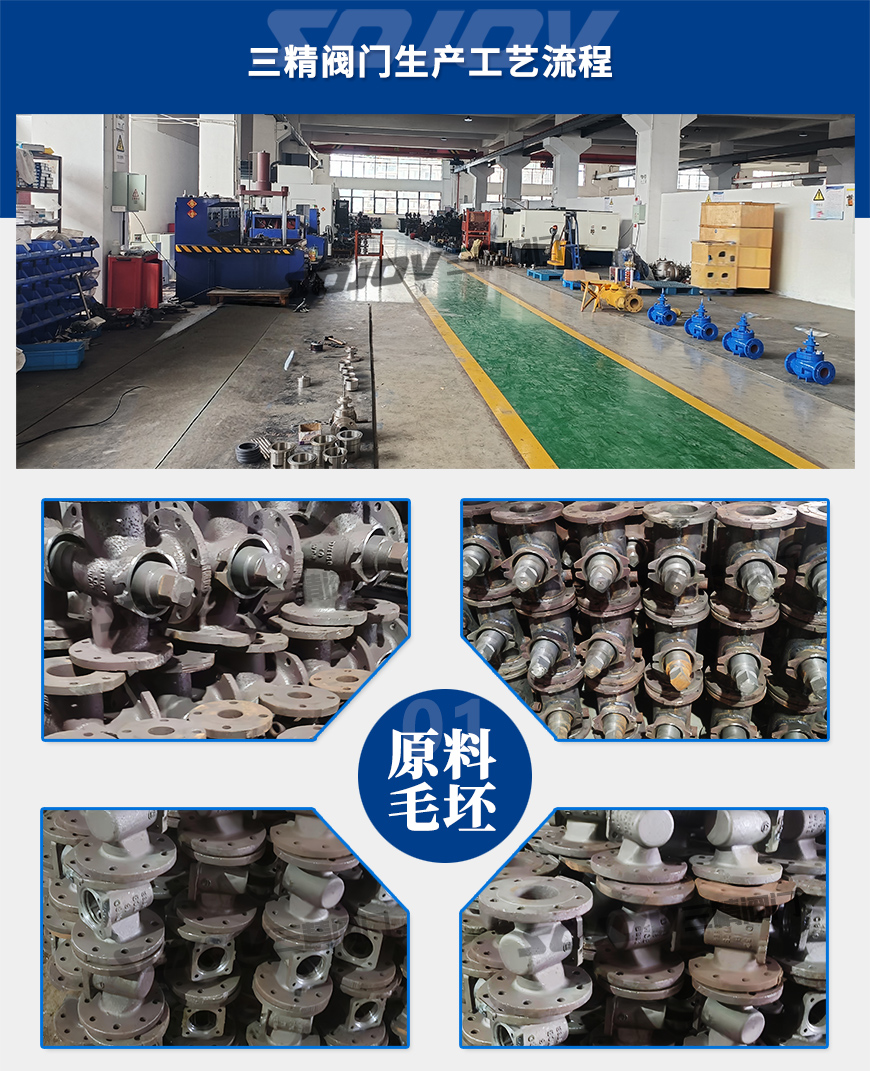

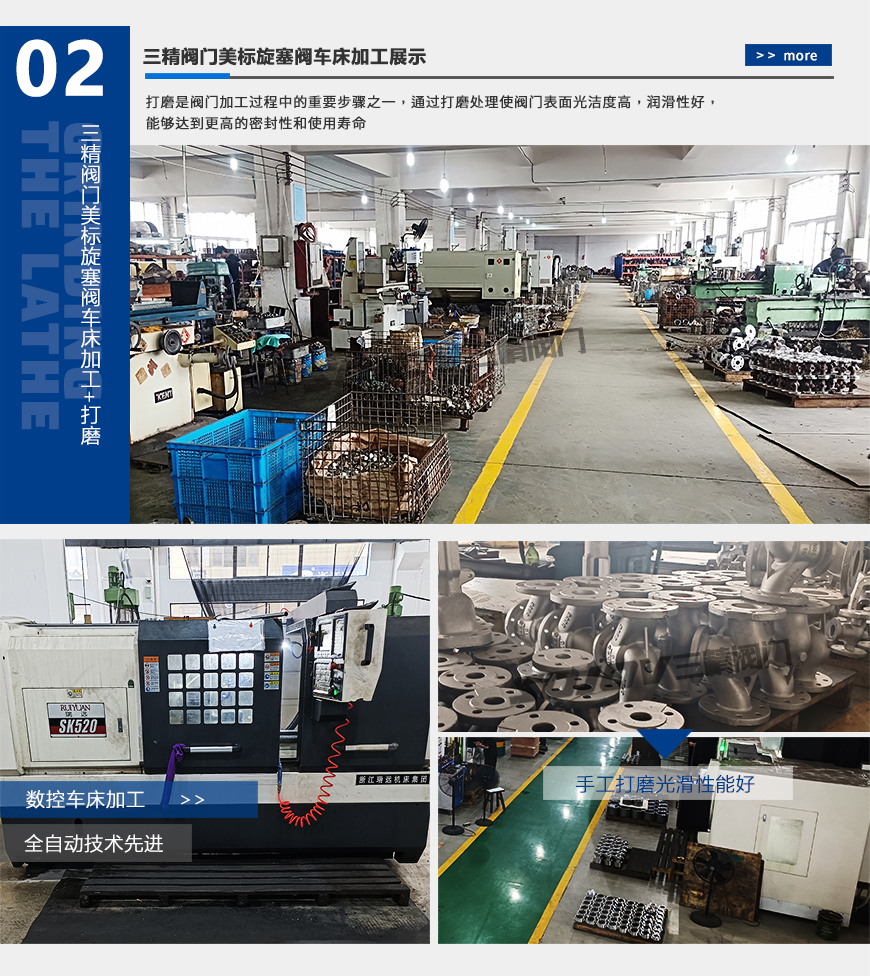

三精閥門美標旋塞閥

旋塞閥密封面之間的運動帶有擦拭作用、全開時可以完全防止密封面與介質接觸所以可用于帶懸浮顆粒的介質。旋塞閥圓柱形的關閉件通過旋轉900就可以達到開啟和關閉所以該閥門非常適用快速啟閉的場合

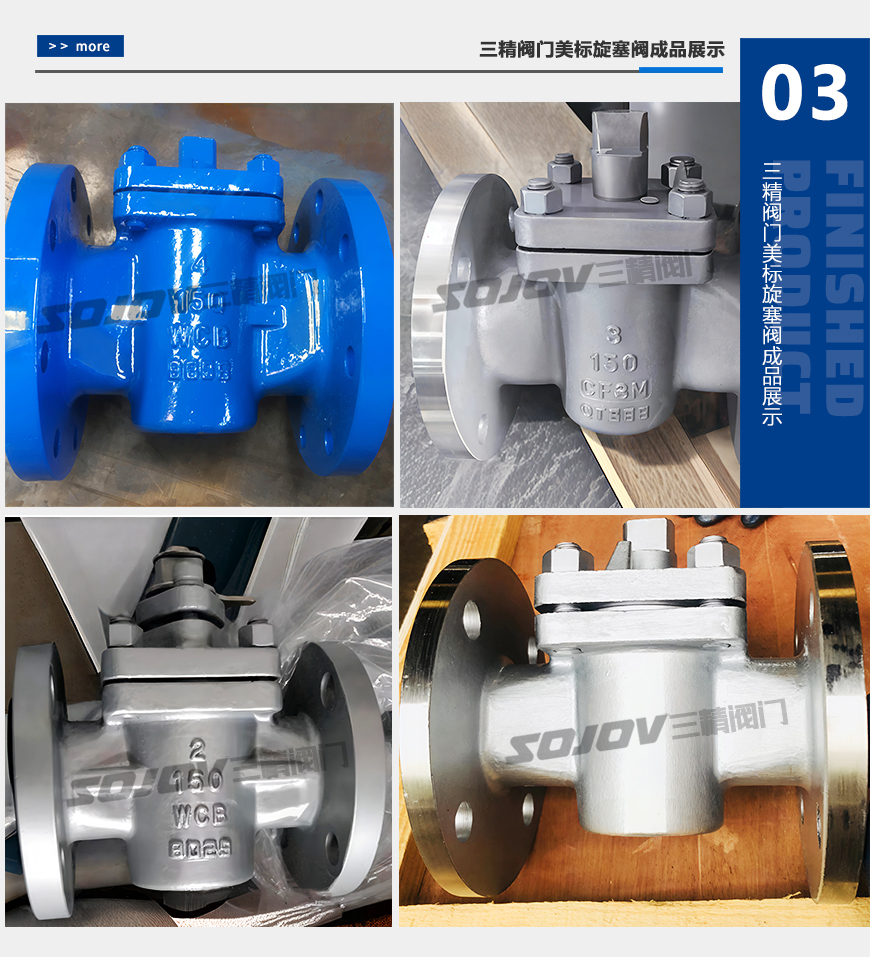

產品樣本下載旋塞閥系列實物圖產品小樣圖

下一個[X43W二通不銹鋼旋塞閥]上一個：沒有了

產品詳情

美標旋塞閥特點

旋塞閥密封面之間的運動帶有擦拭作用、全開時可以完全防止密封面與介質接觸所以可用于帶懸浮顆粒的介質。旋塞閥圓柱形的關閉件通過旋轉900就可以達到開啟和關閉所以該閥門非常適用快速啟閉的場合。旋塞閥結構簡單易于維修和清理、如緊定式圓維形旋塞閥、擰下緊定螺母、撤下墊圈閥塞便可以從閥體中取出、進行清理和維修。奧氏體不銹鋼制成的該類閥門是食品工業和制藥工的最佳選擇。

美標旋塞閥的標準STD

設計與制造	結構長度	法蘭尺寸	對焊連接尺寸	壓力～溫度	試驗～檢驗
API600	ANSIB16.10	ANS1B16.5a	ANS1B16.25	ANS1B16.34	AP1598

美標旋塞閥的壓力試驗

公稱壓力	強度試驗		水密封試驗		氣密封試驗
公稱壓力	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.5～0.7	60～100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873

美標旋塞閥的主要零件材料及性能

閥體、閥蓋	塞體	調節閥	調節墊片	O形圈	工作溫度	適用介質
WCB	WCB	F6	PTFE 增強PTFE	氟橡膠	-29～340℃	水、蒸汽、天然氣、石油、石油產品、硝酸、醋酸
A105	A105	F6
CF8	F304	F304
CF3	F316	F316	PTFE		耐酸220℃
CF8M	F304L	F304L
CF3M	F316L	F316L

美標旋塞閥的主要外形尺寸

磅級	尺寸	d	L	D	D1	D2	b	z-φd	f	Lo	H	X	W
150	1/2	13	108	89	60	35	-	4-16	2	149	121	-	-
	3/4	19	117	98	70	43	-	4-16	2	149	121	-	-
	1	25	140	128	79	51	11	4-16	2	181	124	-	-
	21/2	38	165	127	98	73	14	4-16	2	229	140	-	-
	2	51	178	152	121	92	16	4-19	2	305	159	-	-
	21/2	64	191	178	140	105	17	4-19	2	460	191	-	-
	3	76	203	191	152	127	19	4-19	2	460	191	-	-
	4	102	229	229	191	157	24	8-19	2	762	229	-	-
	6	152	267	279	241	216	25	8-22	2	-	536	222	305
	8	203	292	343	298	270	29	8-22	2	-	565	400	460
	10	254	330	406	362	324	30	12-25	2	-	616	400	460
300	1/2	13	140	95	67	35	14	4-16	2	149	121	-	-
	3/4	19	152	117	83	43	16	4-19	2	149	121	-	-
	1	25	159	124	89	51	17	4-19	2	181	124	-	-
	21/2	38	191	156	114	73	21	4-22	2	229	140	-	-
	2	51	216	165	127	92	22	8-19	2	305	159	-	-
	21/2	64	241	191	149	105	25	8-22	2	460	191	-	-
	3	76	283	210	168	127	29	8-22	2	460	191	-	-
	4	102	305	254	200	157	32	8-22	2	762	229	-	-
	6	152	403	318	270	216	37	12-22	2	-	546	222	305
	8	203	419	381	300	270	41	12-25	2	-	565	400	460
	10	254	457	445	387	324	48	16-29	2	-	616	400	460
