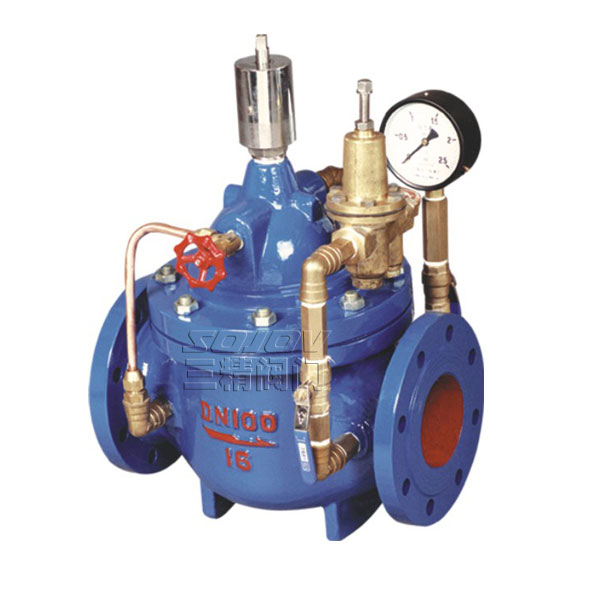

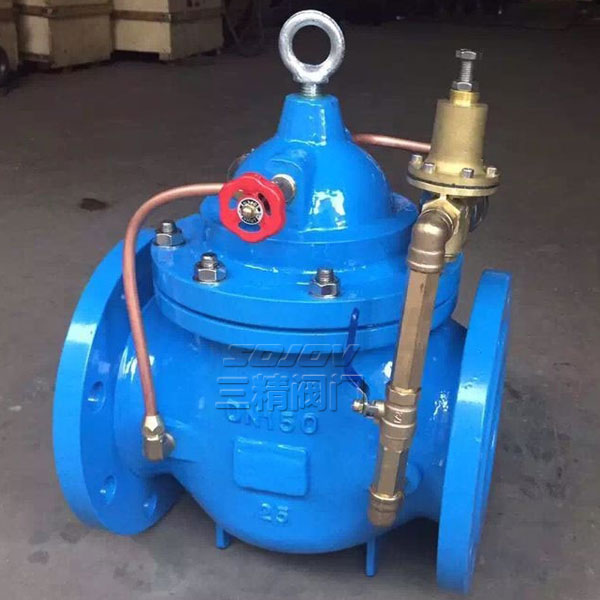

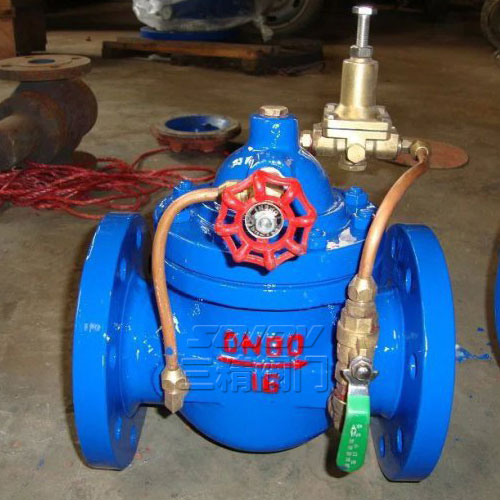

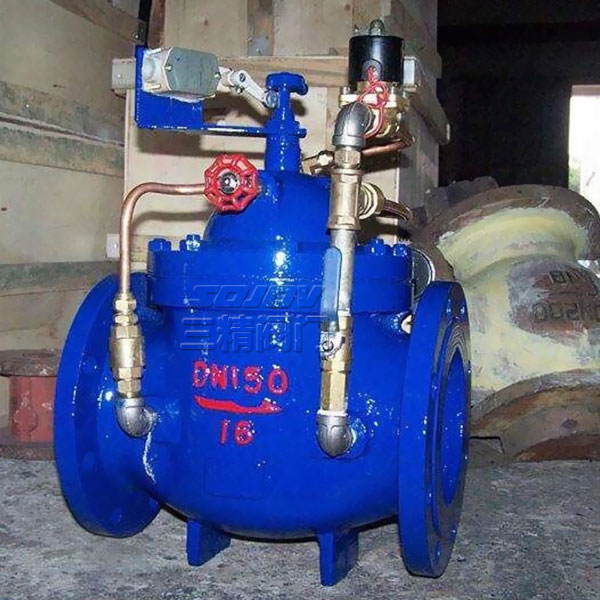

400X流量控制閥
產品詳情
400X流量控制閥概述
流量控制閥結構特點,流量控制閥用途,流量控制閥型號,流量控制閥圖紙,流量控制閥使用條件如下：
400X流量控制閥由主閥、流量調節閥、針閥、導閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，控制和調節主閥開度，使通過主閥的流量保持不變。 流量控制閥利用水力自力控制，不需要其它裝置和能源，保養簡便，流量控制穩定。流量控制閥產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程
|
流量控制閥型號：400X |
流量控制閥公稱通徑：50MM-1000MM |
流量控制閥 使用壓力：1.6MPA -6.4MPA |
|
流量控制閥 連接方式：法蘭連接 |
流量控制閥 形式：自動彈簧式 |
流量控制閥 主要功能：控制流量 |
|
流量控制閥 介質：水工業管道 |
流量控制閥 材質：鑄鐵 球墨鑄鐵 鑄鋼 |
流量控制閥 標準：機械部標準或定做非標 |
流量控制閥工作原理
當閥門從進口端給水時，水流過針閥進入主閥控制室，并經過導閥、球閥流出主閥控制室到出口，此時主閥處于全開或浮動狀態。調定主閥上部的流量調節閥，可為主閥設定一定開度。調節針閥開度和調節導閥彈簧壓力，即可使主閥開度保持在設定開度，并在壓力變化時導閥進行自動調節，保持流量不變。
流量控制閥主要技術參數
|
壓力MPA |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
最高進口壓力(MPa) |
出口可調壓力(MPa) |
適用介質 |
介質溫度(℃) |
|
1.0 |
1.5 |
1.1 |
1.0 |
0.09-0.8 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
1.6 |
0.10-1.2 |
||
|
2.5 |
3.75 |
2.75 |
2.5 |
0.15-1.6 |
流量控制閥主要零件材料
|
零件名稱 |
零件材料 |
|
閥體閥蓋 |
WCB |
|
閥座閥盤 |
銅合金 |
|
密封圈O型圈 |
丁腈橡膠 |
|
閥桿 |
2Cr13 |
|
彈簧 |
50CrVA |
|
針型閥 |
銅合金 |
|
球閥 |
銅合金 |
|
流量調節閥能 |
不銹鋼 |
|
微型過濾器 |
不銹鋼 |
流量控制閥連接尺寸(PN 1.0-2.5MPa)
|
公稱通徑DN |
L |
H |
H1 |
A |
B |
|
50 |
250 |
365 |
90 |
170 |
170 |
|
65 |
280 |
375 |
98 |
180 |
180 |
|
80 |
310 |
385 |
110 |
190 |
190 |
|
100 |
350 |
395 |
120 |
200 |
200 |
|
125 |
400 |
475 |
145 |
215 |
215 |
|
150 |
450 |
490 |
155 |
230 |
230 |
|
200 |
550 |
555 |
190 |
255 |
255 |
|
250 |
650 |
600 |
250 |
295 |
295 |
|
300 |
800 |
760 |
290 |
325 |
325 |
|
350 |
900 |
775 |
330 |
380 |
380 |
|
400 |
1000 |
810 |
360 |
415 |
415 |
|
450 |
1000 |
860 |
445 |
435 |
435 |
|
500 |
1100 |
915 |
495 |
460 |
460 |
|
600 |
1100 |
985 |
550 |
520 |
520 |
|
700 |
1450 |
1050 |
605 |
570 |
570 |
|
800 |
1560 |
1150 |
730 |
620 |
620 |
|
900 |
1800 |
1255 |
800 |
670 |
670 |
|
1000 |
2000 |
1380 |
910 |
830 |
830 |
三精閥門公司訂貨須知：
一 、① 電動控制閥 產品 名稱與型號②電動控制閥口徑③電動控制閥是否帶附件以便我們的為您正確選型④管道阻火器 電動控制閥的使用壓力⑤電動控制閥的使用介質的溫度。二、若已經由設計單位選定三精公司的電動控制閥型號，請按電動控制閥型號直接向我司銷售部訂購。三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核。感謝您訪問我們的網站【http://www.cnsjv.com三精閥門公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
| 相關水利控制閥系列 | ||||

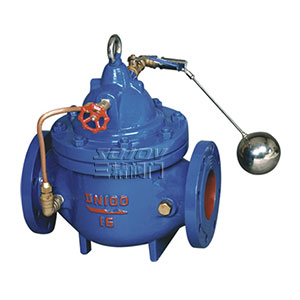

| 600X電控水力控制閥 | 500X安全泄壓閥,持壓閥 | 400X流量控制閥 | 200X減壓閥,減壓穩壓閥 | 100X遙控浮球閥 |
