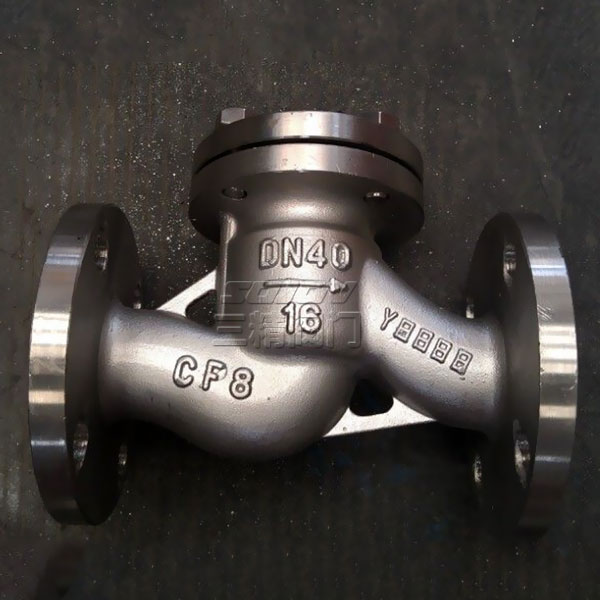

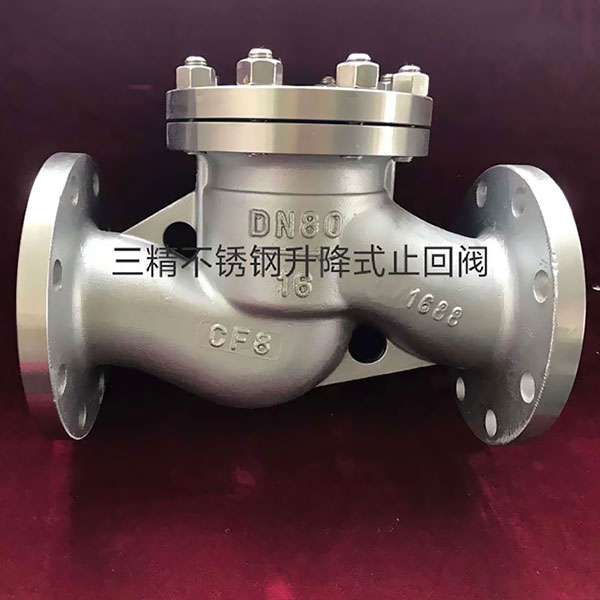

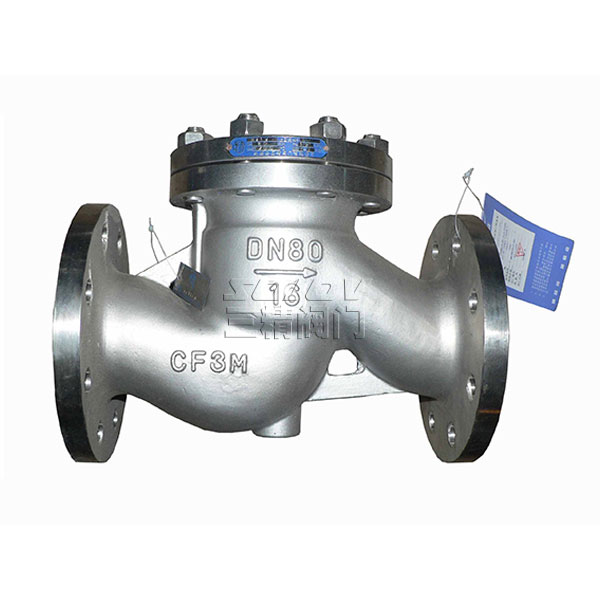

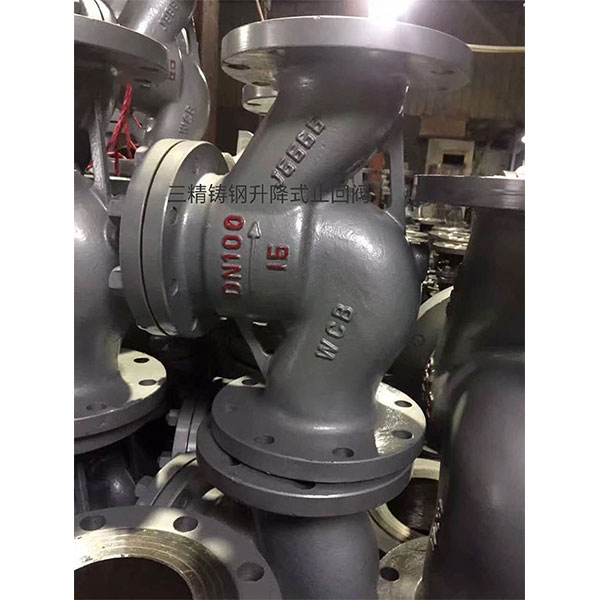

H41W不銹鋼升降式止回閥
型號：H41H
公稱通徑：15MM-200MM
使用壓力：1.6MPA -10MPA
連接方式：法蘭連接
形式：自動
主要功能：防止介質回流
使用介質：水 油品 蒸汽
質： 鑄鋼 不銹鋼
標準：機械部標準或定做非標
產品詳情
H41W不銹鋼升降式止回閥參數
|
升降式止回閥型號：H41H |
升降式止回閥 公稱通徑：15MM-200MM |
升降式止回閥使用壓力：1.6MPA -10MPA |
|
升降式止回閥連接方式：法蘭連接 |
升降式止回閥形式：自動 |
升降式止回閥主要功能：防止介質回流 |
|
升降式止回閥使用介質：水 油品 蒸汽 |
升降式止回閥質： 鑄鋼 不銹鋼 |
升降式止回閥 標準：機械部標準或定做非標 |
H41W不銹鋼升降式止回閥用途及特點
三精閥門公司生產的H41H/W升降式止回閥嚴格按GB12235 標準設計制造，閥瓣沿著中心定位作升降運動, 襯套采用耐磨性能好，摩擦系數小的特殊材料制作，動作靈活可靠. 密封性能優良。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
H41W不銹鋼升降式止回閥主要性能規范
|
試驗壓力 |
公稱壓力（MPa ） |
||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
|
|
殼體試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
|
密封試驗 |
1.8 |
2.8 |
4.4 |
7.1 |
11.0 |
|
閥體材料 |
WCB(C) |
CF8(P) |
CF 8M (R) |
WC6 |
WC9 |
|
工作溫度 |
≤ 425 |
≤ 100 |
≤ 100 |
≤ 550 |
≤ 550 |
|
適用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
水、蒸汽 |
水、蒸汽 |
H41W不銹鋼升降式止回閥執行標準
設計制造：GB12235 結構長度：GB12221 連接法蘭：JB/T79-1994 試驗與檢驗：JB/T9092-1999
H41W不銹鋼升降式止回閥主要連接尺寸
|
公稱通徑 |
PN1.6/2.5/4.0MPa |
PN6.4MPa |
PN10.0MPa |
|||
|
L |
H |
L |
H |
L |
H |
|
|
DN32 |
180 |
100 |
260 |
160 |
260 |
165 |
|
DN40 |
200 |
110 |
260 |
165 |
260 |
170 |
|
DN50 |
230 |
115 |
300 |
170 |
300 |
175 |
|
DN65 |
290 |
140 |
340 |
185 |
340 |
190 |
|
DN80 |
310 |
170 |
380 |
205 |
380 |
235 |
|
DN100 |
350 |
200 |
430 |
230 |
430 |
265 |
|
DN125 |
400 |
230 |
500 |
265 |
500 |
310 |
|
DN150 |
480 |
255 |
550 |
310 |
550 |
350 |
|
DN200 |
600 |
285 |
650 |
350 |
650 |
400 |
